才茂AI智能漏控应用终端
采用高频双核64位高性能CPU，搭配512MB内存和8GB存储芯片，基于Linux系统开发，在实现超高频压力和8KHz的水听器声波信号采集的同时，可满足现场流量、水质多场景数据监测的需求。
产品内置Web服务器，实现本地数据可视化和运行参数便捷管理，支持Modbus-RTU、Modbus-TCP、S7、CJ188等通信协议的组态化配置，支持TCP、UDP、HTTP、MQTT等多种网络传输协议，兼容多种主流物联网平台的接入，支持定制开发对接第三方软件平台。
产品特性
v 业内领先的DC/DC方案：采用行业内领先的超宽降压DC/DC设计方案，支持宽压供电：直流7V~36VDC，适应更多复杂的电源环境。
v 稳定高效海量数据服务：内部采用数据库存储设计，兼具灵活快速的数据读写和更高的兼容性，配合大容量存储器实现更多历史数据和日志存储。
v LCD液晶显示：可选配LCD液晶显示屏（标品无显示屏），通过LCD显示屏对信号强度、电池电压、压力、采集周期、上报周期等运行状态进行可视化展现，显示内容丰富，支持LCD屏幕常显、关闭。
v GPS/北斗授时功能：支持GPS/北斗卫星授时，时钟精度精确到1ms，所有存储的数据包、上报的数据包均精确到毫秒，确保多设备之间的时钟误差在1ms，精准定位可能存在的漏水点。
v 水听监测：支持8KHz采样频率，单次采集10秒水听器声音数据，声音数据以单文件方式存储：7天历史数据文件，循环覆盖；最大可允许设置10个采样时间点，可精确到分钟
v 水锤检测：基于超高频压力监测采样，可实现管网瞬间压力波动捕捉、水锤波形监测。
v 超高频压力监测：支持100Hz~1KHz超高频采样频率，可按需配置。
v 灵活数据文件存储：支持毫秒压力波形/秒压力波形/分钟压力波形存储、循环覆盖。毫秒压力波形5分钟1个文件，存储1天；秒压力波形1小时1个文件，存储1个月；分钟压力波形1小时1个文件，存储1年。
v 压力数据实时上报功能：秒级压力数据实时上报（支持自定义设参、最小单位：1秒）、为供水调度系统提供大数据依据。
v 压力波形数据上报：固定每小时上报一次秒/分钟压力波形历史数据，采用文件传输通过HTTP上报全量压力数据。
v 水锤告警波形上报：采用文件传输方式通过HTTP协议完整上报管网水锤告警波形，确保水锤波形数据易于接收且完整。
v 突变告警功能：具备压力突变监测、报警功能，秒级监测判定，发现压力突变立即上报，突变阈值可自定义设置，告警记录本地存储、可查，便于现场数据辅助平台分析。
v 越限告警功能：具备压力越限监测、报警功能，每秒钟最高1000次超高频压力数据采集计算平均值，超过自定义设定上下限值立即启动越限上报，有效辅助分析管网压力波动变化。
技术参数
硬件参数
型 号 | AI智能漏控应用终端 | |
处理器 | 64位双核处理器,主频：800MHz | |
内存 | 512MB高性能内存 | |
存储 | 8GB EMMC | |
ADC采样精度 | 0.1%/24bit模拟量芯片 | |
系统 | LINUX，系统版本5.10 | |
通讯模组 | 4G CAT4 | |
授时定位 | 北斗+GPS | |
SIM卡插槽 | 工业级SIM卡插槽，支持SIM卡类型：Micro SIM卡12*15mm（小卡） | |
天线接口 | 标准SMA母头接口 | |
指示灯 | 1个电源灯、1个无线通讯信号状态灯、2个SYS灯 | |
TF卡接口 | 1个自弹式标准TF卡座 | |
FUN按键 | 可编程按键，默认用于更新文件系统与恢复出厂默认参数 | |
蜂鸣器 | 板载1个可编程控制蜂鸣器，可用于警报或者提示发声 | |
接口 | 以太网RJ45 | 1路防水RJ45航空插 |
RS485接口 | 1路防水四芯航空插 | |
水锤接口 | 1路防水三芯航空插 | |
水听接口 | 1路防水三芯航空插 | |
天线接口 | 2个标准SMA天线接口：4G/北斗 | |
供电输入 | 1路防水三芯航空插；支持7-36VDC供电输入 | |
供电范围 | 7V～36VDC | |
电源保护 | 具备雷击浪涌保护 | |
最大功耗 | ≤6W | |
平均功耗 | ≤3W | |
外形尺寸 | 200L*150W*40H | |
安装方式 | 可选挂耳式 | |
工作温度 | -40～85℃ | |
存储温度 | -40～85℃ | |
工作湿度 | 0％～90％无凝露 | |
存储湿度 | 0％～95％无凝露 | |
高频压力传感器
型 号 | 高 频 压 力 传 感 器 |
量 程 | -0.1MPa～1.6MPa |
过 载 | 2.4MPa |
压力类型 | 表压或绝压型 |
零点温度系数 | 0.03%FS/℃(≤100kPa) ；0.02%FS/℃(＞100kPa) |
满度温度系数 | 0.03%FS/℃(≤100kPa) ；0.02%FS/℃(＞100kPa) |
补偿温度 | -10℃～80℃ |
工作温度 | -30℃～80℃ |
贮存温度 | -40℃～125℃ |
输出信号 | 0.5～2.5VDC |
负载电阻 | ≤（U-9）/0.02 |
绝缘电阻 | 100MΩ |
外壳防护 | IP68 |
电气连接 | 防水航空对接头 |
压力连接 | M20*1.5外螺纹 |
水听器
型 号 | 水 听 器 | ||
供应电压 | 6～30VDC | ||
存储温度 | -40℃～80℃ | ||
特 征 | 100Hz～20KHz 大带宽、高线性度 | ||
参 数 | 符号 | 指标 | 单位 |
声音灵敏度 | Sp | -160±3.0 | dB re 1V/µPa |
带 宽 | BW | 10～20000 | Hz |
模拟量输出（*100输出） | 40 | dB | |
封装尺寸 | φ35 x 88 | mm | |
螺纹尺寸 | G3/4*1.8外螺纹 | mm | |
螺纹材质 | 304不锈钢 | ||
封装材质 | 304不锈钢 | ||
输出信号 | 电压信号 | 0-3.3V | |
带电缆整体防护等级 | IP68 | ||
能耗（12VDC供电） | ≤150 |

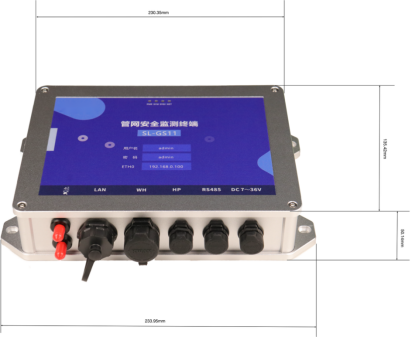

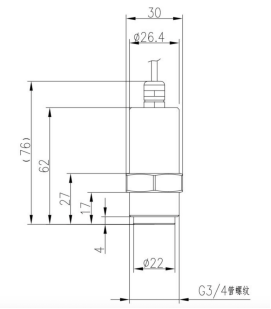

产品尺寸水锤传感器 水听传感器 应用终端
