才茂MCU多功能采集仪
产品特性
数据采集模块采用模块化设计，多通道可选（4/8/16），根据实际项目选用；
远程配置，支持可视化远程配置（安装时请记录SN号）；
调试简单，适用于大多数水库安全监测项目；
多种通信接口和多种通信模式，采用Type-c（手机数据线）配置本设备；
低功耗设计;
具有掉电保护的大容量数据存储功能;
多种通信接口和多种通信模式
支持SL/T 651、SZY206、SL/T 427、MQTT、地灾等多种标准北向通信协议和全国大部分省级平台
定制北向协议
支持扩展北斗、超短波、ZigBee等通信方式，灵活应对不同现场应用环境组网
支持8中心不同协议（例如SL/T 651、SL/T 427、MQTT）同时上报，满足同个站点不同协议平台数据接入
支持同时采集振弦、数字、模拟量等不同信号传感器数据和联动输出控制等多功能场景应用
支持OTA远程管理，包括远程补数、远程下载数据、远程配置、远程升级等，实现运行状态实时监控、故障预警推送等功能
内置边缘计算功能，能够数据本地处理与优化、实时预警与决策、智能联动控制等，同时内置振弦变送器转换关系等模型，在边缘侧将原始数据转换为业务数据
支持蓝牙BLE+EDR双模5.X协议本地配置，通过移动终端实现参数配置、运行状态监控等设备调试功能
支持设备断网后，网络恢复数据自动补传功能
支持RS485接口透传，实现485传感器远程配置
可接入串口相机，支持图片人工抓拍、定时抓拍、报警联动抓拍功能
采用RS485主从一体式通信设计，具备双向协议同时使用，既能同时作为主站和从站，实现监测数据边缘汇聚与处理功能。
技术参数
型 号 | 多 功 能 采 集 仪 | ||
CPU | 高性能低功耗32位ARM内核微处理器为核心，将测量、计、传输、存储等集成在一个模块 | ||
通信方式 | 内置4G以太网通信能力，通信模式支持采用有线网络、4G、扩展北斗卫星等通信方式 | ||
外接通信方式 | 支持LORA、RS485、RS232、雨量（DI）等通讯方式；可通过串口支持扩展北斗短报文、卫星通信等远距离无线通信网络完成雨水情和大坝安全监测数据的传输 | ||
无线通信模块 | 4G频段：LTE FDD: B1/B3/B5/B8 LTE TDD: B34/B38/B39/B40/B41；LTE FDD ：最大 150 Mbp（s下行）/最大 50 Mbp（s上行）,LTE TDD ：最大 130 Mbp（s下行）/最大 30 Mbp（s上行）休眠工作电流：<10mA@12VDC | ||
远程配置 | 具备本地配置的全部配置指令 | ||
通道数 | 4通道、8通道、16通道可选 | ||
扫频激励范围 | 200-6000Hz | ||
时基精度 | 0.01%F.S | ||
测频率分辨率 | 0.1Hz | ||
测模数分辨率 | 0.1F | ||
测温范围 | -80℃-+150℃ | ||
测温精度 | ±0.2℃ | ||
测温分辨率 | 0.1℃ | ||
接口类型 | ≤95%3路RS-485接口、1路RS-232接口、1路雨量接口、2路I/O输入接口、2路I/O输出接口、2路继电器接口、2路12V@1A电源输出接口、2路电源输入接口、1路Type-c接口（配置）、1路网口、模拟量等 | ||
指示灯 | 工作指示灯-收发数据时闪烁;4G指示灯-4G模块工作状态灯;电源指示- 通电亮起 | ||
供电范围 | DC 9~36V,标准DC12V | ||
工作电流 | <150mA@12VDC | ||
工作温度 | -35~+75ºC（ -31~+167℉ ） | ||
储存温度 | -40~+85ºC（ -40~+185℉ ） | ||
相对湿度 | 95%(无凝结) | ||
产品尺寸 | 155*100*59mm | ||
产品尺寸
开箱说明
请小心地拆开包装，确保不损坏包装盒和设备。检查包装盒上的标签，确认产品型号和序列号与您的订单一致。请将包装盒完全打开，检查是否包含以下配件：
MCU-04 | MCU-08 | MCU-16 | 单位 |
4通道MCU主机*1 | 8通道MCU主机*1 | 16通道MCU主机*1 | 台 |
4G天线*1 | 根 | ||
12V/1A适配器*1 | 个 | ||
接线端子*7 | 接线端子*11 | 接线端子*19 | 个 |
合格证*1 | 份 | ||
包装盒*1 | 套 | ||
自备清单
type-c数据线：配置线调试和问题排查需要Type-C数据线（安卓手机数据线）。

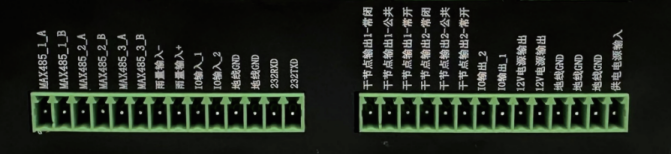

接线说明
电源
双电源接口设计，二选一。
设备提供220V转DC12的电源，室内可以直接通过电源适配器供电（在4G天线旁边）。
若使用太阳能板充放电控制器，可连接右下角的“供电+”和“供电-”。支持8-30宽电压设计，或者使用12V开关电源适配器，通过DC端子进行接线。

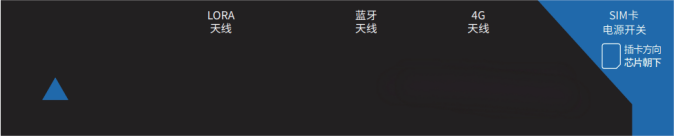

天线与SIM卡
4G天线需连接4G天线，如没有接入，信号强度会显示“99”，可能无法通信。
设备仅适用SIM卡小卡，芯片朝下，方向如图所示。插入时听到“咔”的声音表示插卡成功，再次按下可弹出SIM卡。
注：请务必在关机状态下插入SIM卡！
接入雨量桶
翻斗式雨量筒有两根线，连接到RTU的“雨量”、“雨量”接口，无需区分正负极。
在户外安装雨量筒时，大多数雨量筒内部有橡皮筋，安装后需取出。
接入RS485传感器
如仅需接入一个功耗不超过20W的12V RS485传感器，请按以下表格接线。若传感器功耗超过20W，请单独为传感器供电，或与充放电控制器并联供电。
注意：优先使用485-1口

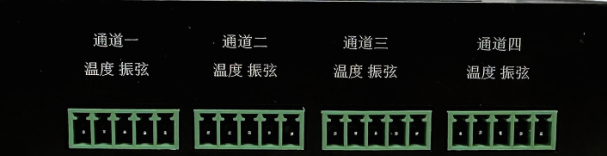

接渗压计

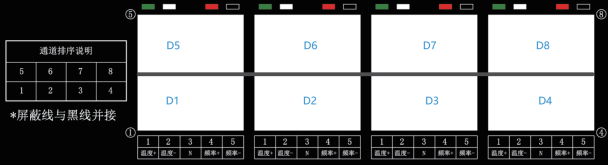

每个渗压计端子为五孔，中间口不接，其他接线定义为
1 | 2 | 3 | 4 | 5 |
温度+ 绿色
| 温度+ 绿色
| / | 温度+ 绿色
| 频率- 黑色+屏蔽线
|
渗压计系数
渗压计出厂一般有个随设备发过来的报告，其中包含渗压计编号、K系数（灵敏度或频率系数）、B系数(温度修正系数)
此系数需要记录填入MCU的系数校准中。另外初始频率和初始温度在安装时也需要记录。
常用的记录表有如下
XXX站点渗压计
渗压计 接口 | 渗压计编号 （仪器编号） | 频率系数 （K系数） 灵敏度 | 温度修正 （B系数）温度 修正系数 | 渗压计基准 （初始频率） 采集频率 | 温度基准 （初始温度） 采集温度 |
通道1 渗压计 | P0017004
| -0.171600 | 0.2488 | 2345.2
| 22.6 |
通道2 渗压计 | P0017958
| -0.176976 | 0.1616
| 2364.3
| 22.1
|
.................. | .................. | .................. | .................. | .................. | .................. |
获取方式 | 渗压计和接 线处上有贴 | 远程读取或 随设备上有 | 远程读取或 随设备上有 | 取出水面配 置工具读取 | 取出水面配 置工具读取 |

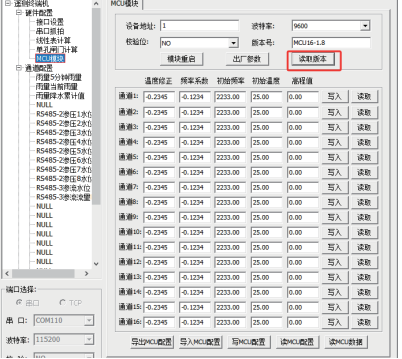

渗压计模块配置
系数校准为输入渗压计报告上的资料
温度修正：报告上的B系数或者温度修正
频率系数：报告上的K系数或者灵敏度
初始频率：设备安装校准前读取的初始频率，可以将渗压计放管口静止5分钟后读MCU数据，将右边的频率写入系数中
初始温度：设备安装校准前读取的初始温度，可以将渗压计放管口静止5分钟后读MCU数据，将右边的温度写入系数中
高程值：大部分项目需要加渗压水位高程，例如实水深读出来2米，但管子里的高程水深为10米，则10-2=8，需要在高程值中填入8，使得上报的水深为高程水深。
安装示意图
