才茂管网遥测终端机

• Ø 支持多种电池容量，可适用于不同应用环境

• Ø 支持定制甲烷气体检测、外部温湿度传感器，把握环境安全

• Ø 支持远程等多种配置方式，调试维护简便；

• Ø 低功耗设计，确保供电时限；

• Ø 双工作模式，确保工作低功耗，调试标准化。

• Ø 2路485采集2路485控制电源（输出DC12V电流1A）

• Ø IP68防水防爆设计

指示灯说明

电源指示灯（红色）：调试模式为1S一闪，低功耗模式3-4秒闪烁一次；常亮为死机，常灭是电池没供电；

蓝牙指示灯（蓝色）：蓝色灯为蓝牙信号灯，蓝牙连接时长亮，断开连接常灭；

4G指示灯（绿色）：设备发送数据联网时闪烁，其他时间常灭。

开箱说明

请小心地拆开包装，确保不损坏包装盒和设备。检查包装盒上的标签，确认产品型号和序列号与您的订单一致。请将包装盒完全打开，检查是否包含以下配件：

自备清单

type-c调试线:购买一条type-c串口线进行问题排查

485串口线:购买一条485串口线进行传感器调试

接线说明

安装说明

安装注意事项

在安装前请确认包装箱内的设备完好，所有的部件都齐备。

查看终端是否已接上电池，通过磁铁唤醒终端面板上的“标牌上方”位置，若 LED 指示灯没有亮起来，则表示未接电池；

查看 SIM 卡是否装到对应的卡上；

装好 SIM 卡后，上下盖有个卡槽要对应上，然后放好密封圈，盖紧盖子，确保终端的防水性。

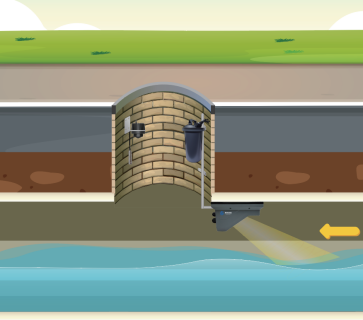

安装位置

选择合适的安装位置，管网正常沿管壁安装，尽量靠近井盖，确保通信信号正常。

安装指导

根据现场情况，可直接用膨胀螺栓等固定于管道壁上安装。

配置说明-电脑端

获取配置权限

调试串口由type-c调试，，需要有type-c调试线，接入type-c调试口选择对应的串口

注:保证设备在唤醒状态下，设备才能连接(需要把typc-c调试口旁边的开关打开)

设备连接后，点击左下角获取权限，输入密码HCRZUSER后获取对应的配置权限。

接口配置

采集串口由485通信，共有3路，以及一个内置倾角开关

485-1：与传感器相同，大部分传感器默认为9600，其他请参考传感器的通信协议文档

485-2：与传感器相同，大部分传感器默认为9600，其他请参考传感器的通信协议文档

485-3：与传感器相同，大部分传感器默认为9600，其他请参考传感器的通信协议文档

根据需要配置采集间隔、上报间隔以及上电延时（因管网RTU是低功耗工作，485通道串口无

法长时间给传感器供电，上电延时为管网RTU给设备供电的时间，上电延时时间最大值255秒）；

重发间隔、重发次数为管网RTU采集不到传感器数据时，间隔设定的时间对传感器进行重发采集

指令。

通道配置

设备目前有24个采集通道，以及部分特殊通道，根据需要自行选择协议上报。名称采集通道要素名称用于更直观的区分采集的要素信息，Key用于mqtt协议与平台对接命名使用。

接口配置：接口配置有三个通道，分别对应的是三路485，在对应的485串口接传感器需要选择对应的采集串口

存储格式：存储格式为保存该通道数据的保存格式为浮点型及BCD（此数据格式非传感器的数据格式）

采集指令：传感器指令一般为传感器厂家提供协议文档或支持，比较正规的厂家一般都有相对完整的文档，对着输入就行了

添加modbus校验：打开此功能RTU会自动对采集指令进行modbus校验位补充（采集指令如果包含modbus校验位，可以不开启此功能）

数据偏移：默认填3，特殊的非标准传感器才有用到该功能，正常不需要修改。

数据格式：数据格式为下行传感器传输的数据格式，一般为传感器厂家提供协议文档或支持，比较正规的厂家一般都有相对完整的文档，对着输入就行了

小数点位数：规约中上报水位单位是米。根据传感器的采集值需要是否小数点。

应用协议：根据需要上报的协议进行选择

协议数据格式：N(4,3)代表4个字节，3个小数点，及最大值99999.999 如果自定义采集更大可以使用N(6,3)最大值999999999.999

要素格式：和水文规约的标识符引导符对应

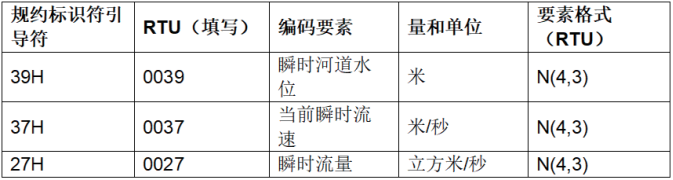

常用的水文要素

SL651协议配置

数据中心为数据上报的平台或服务器，设备共有5中心，每个中心配有主备中心，可在工作模

式中选择对应中心的工作模式，选择主中心则设备不会对备用中心进行上报，选择备用中心则设

备不会对主中心进行上报，选择主备容灾设备优先对主中心进行上报，如果主中心服务器关闭，

则会对备用中心进行上报。

应用协议：选择SL651

网络协议：选择TCP

补报使能：信号差或者服务器关闭的情况导致数据漏报，打开使能会对数据进行补报

心跳包间隔：设备与平台的链路维持报，根据需要填写，最大值255秒

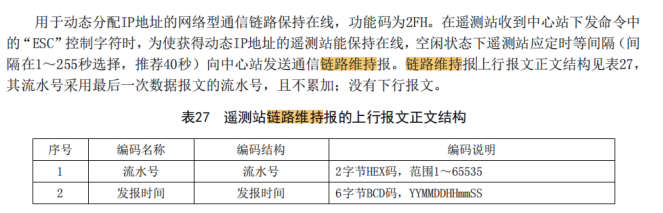

链路维持报

上报间隔：根据需要填写，一般为5的倍数。

IP地址：数据上报的IP或者域名，一般由平台方提供

端口：数据上报的端口，一般由平台方提供

在SL651协议中心1配置对应的遥测站中心码，遥测站类型及遥测站地址等

并把需要上报的要素信息选择为SL651协议。

注：如果中心1选择SL651协议上报，则在对应的SL651中心1中配置对应的遥测站类型以及遥测站编码等信息；中心2选择MQTT，则需要在MQTT中心2中配置对应的订阅主题及订阅服务质量等。数据中心12345选择协议后，需要在对应的协议中心12345中去配置

配置说明-微信小程序版

配置说明

目前微信小程序主要用于现场设备简单调试，修改配置。

搜索界面

扫码进小程序后，搜到设备后。寻找与设备一致的SN号（一般会贴在设备唤醒处）信号强度为蓝牙信号（数值越小信号越好，一般为40-50左右），选择对应的设备连接连接设备后，等待几秒设备读取数据后，点击上方当前权限获取权限后才可对设备配置进行修改

注：设备配置发生修改后必须要保存重启

通道配置

具体修改配置与上位机相同，参考3.3采集配置

上报配置

具体修改配置与上位机相同，参考3.4SL651协议配置

所有配置建议使用上位机配置好后，再去现场，蓝牙小程序适用于现场参数调整使用。

断开连接

蓝牙小程序使用完需要点击上方保存重启或者主动断开连接，否则会导致设备长时间处于配置状态。
